Como medir o tamanho de uma válvula de borboleta?

Ei! Como fornecedor de válvulas de borboleta, muitas vezes me perguntam sobre como medir o tamanho de uma válvula de borboleta. Pode parecer uma coisa complicada de se fazer, mas na verdade não é tão complicada quando você conhece o básico. Neste blog, eu vou orientá -lo em todo o processo passo a passo.

Primeiro, vamos entender por que medir o tamanho de uma válvula de borboleta é tão importante. Veja bem, obter o tamanho certo é crucial para a instalação e o desempenho adequados. Se a válvula for muito grande ou muito pequena para o pipeline em que está entrando, não funcionará como deveria. Isso pode levar a vazamentos, taxas de fluxo reduzidas ou até danos à válvula ou à tubulação ao longo do tempo. Portanto, fazer medições precisas é uma obrigação.

Medindo o diâmetro nominal

A medição mais básica para uma válvula de borboleta é o diâmetro nominal. Este é basicamente o tamanho do pipeline em que a válvula foi projetada para se encaixar. Geralmente é medido em polegadas ou milímetros. Para medir o diâmetro nominal, você pode usar uma fita de medição ou uma pinça. Se você estiver lidando com um pipeline existente, enrole a fita de medição ao redor da parte externa do tubo no ponto em que a válvula será instalada. Verifique se a fita está reta e confortável e anote a medição. Se você estiver usando uma pinça, abra -o e coloque as mandíbulas ao redor do tubo. Feche a pinça até tocar o tubo de ambos os lados e, em seguida, leia a medição na escala.

Depois de ter a medição, você pode combiná -la com os diâmetros nominais padrão para as válvulas de borboleta. A maioria das válvulas vem em tamanhos padrão como 2 polegadas, 3 polegadas, 4 polegadas e assim por diante. Por exemplo, se você medir o tubo e obter um diâmetro de cerca de 10 cm, você gostaria de procurar umVálvula de borboleta de wafer de ferro fundido de 4 polegadas feita na China. Essas válvulas são projetadas para ajustar os tubos com um diâmetro nominal de 4 polegadas.

Medindo a dimensão presencial

Outra medição importante é a dimensão presencial. Esta é a distância entre as duas faces da válvula, onde ela se conectará à tubulação. É importante porque determina como a válvula se encaixará no sistema de tubulação. Para medir a dimensão presencial, você pode usar uma régua ou um pinça. Coloque a ferramenta de medição entre as duas faces da válvula e meça a distância. Certifique -se de medir nos pontos em que a válvula realmente se conecta ao pipeline.

A dimensão face a face pode variar dependendo do tipo e tamanho da válvula. Por exemplo, as válvulas de borboleta em estilo de bolacha geralmente têm uma dimensão face a face menor em comparação com as válvulas ao estilo de lug. Portanto, quando você estiver procurando uma válvula, verifique a dimensão presencial para garantir que ela se encaixe corretamente no seu pipeline. Você pode encontrar válvulas com diferentes dimensões presenciais, como oO assento macio e o operador da alavanca grooved final Butterfly Válvula, que foi projetado para ajustar configurações específicas de pipeline.

Medindo o padrão do orifício do parafuso

Se a válvula tiver orifícios para o parafuso para conexão, você também precisará medir o padrão do orifício do parafuso. Isso inclui o número de orifícios dos parafusos, o diâmetro dos orifícios dos parafusos e o diâmetro do círculo de inclinação (PCD). O PCD é o diâmetro do círculo que passa pelo centro de todos os orifícios dos parafusos.

Para medir o número de orifícios dos parafusos, basta conte -os. Para medir o diâmetro dos orifícios dos parafusos, você pode usar uma pinça. Coloque as mandíbulas da pinça dentro do orifício do parafuso e meça o diâmetro. Para o PCD, você pode usar uma fita de medição ou uma ferramenta especial chamada PCD Gauge. Enrole a fita de medição ao redor do círculo formada pelo centro dos orifícios dos parafusos e meça o diâmetro.

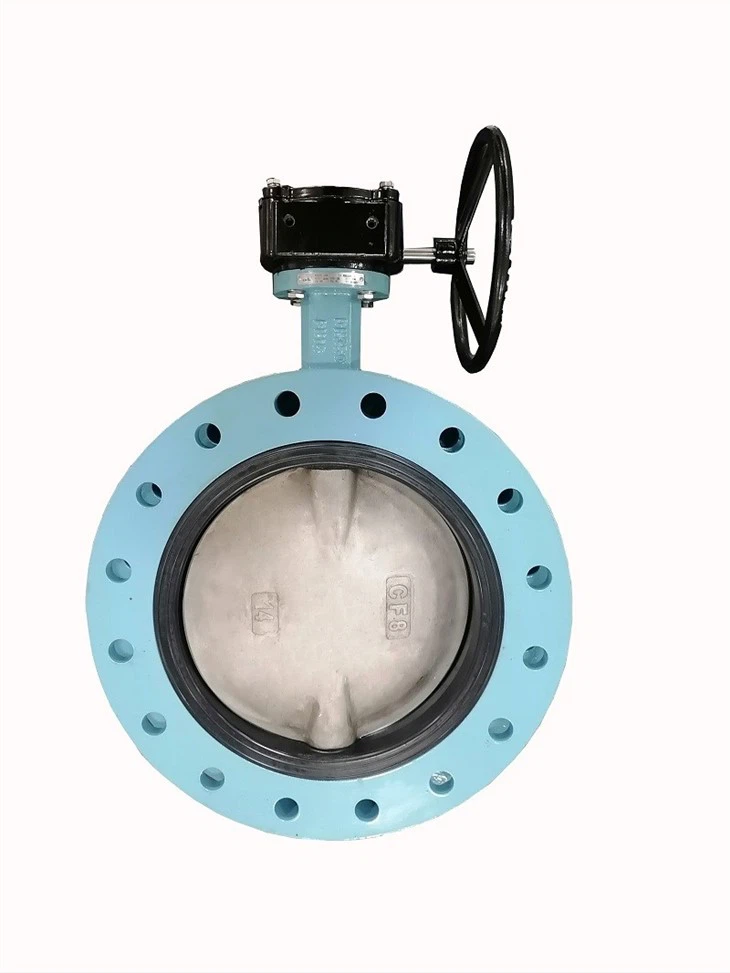

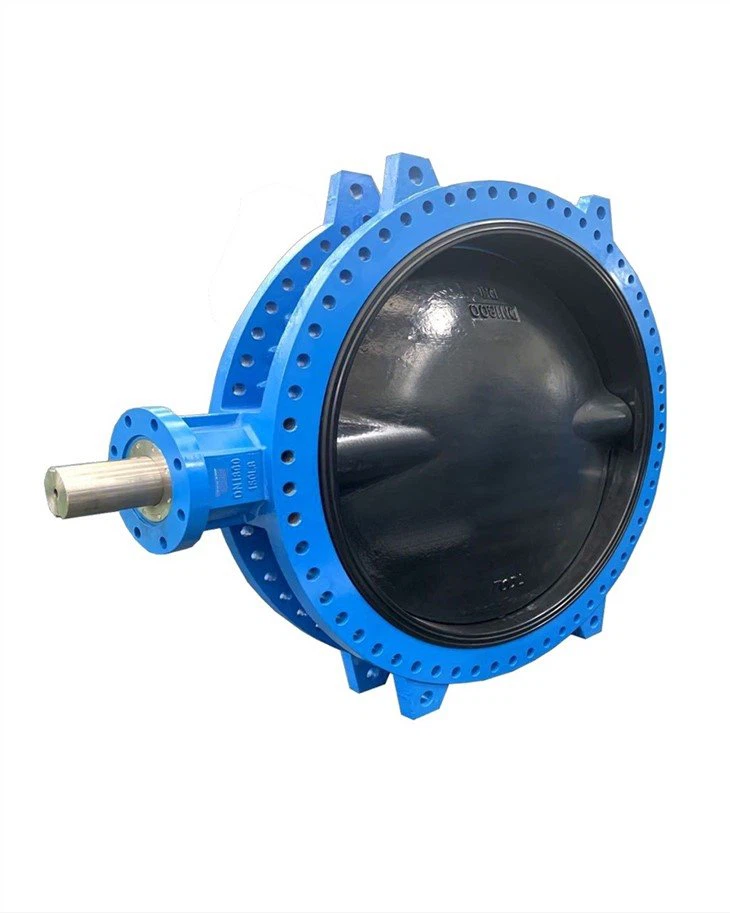

O padrão do orifício do parafuso é importante porque garante que a válvula possa ser aparafusada corretamente nos flanges da tubulação. Válvulas diferentes têm padrões de orifício parafusos diferentes; portanto, medi -lo com precisão e combine -o com os flanges de pipeline. Por exemplo, oU digite válvula de borboletaPode ter um padrão específico de orifício para o parafuso que você precisa considerar ao instalá -lo.

Medindo o diâmetro do disco

O diâmetro do disco é o diâmetro do disco dentro da válvula. É uma medição importante porque afeta a capacidade de fluxo da válvula. Para medir o diâmetro do disco, você pode abrir a válvula e usar uma pinça para medir o diâmetro do disco. Certifique -se de medir no ponto mais largo do disco.

O diâmetro do disco pode variar dependendo do tamanho e tipo da válvula. Um diâmetro maior do disco geralmente significa uma maior capacidade de fluxo, mas também requer mais espaço dentro do corpo da válvula. Portanto, ao escolher uma válvula, você precisa considerar o diâmetro do disco com base nos seus requisitos de fluxo.

Outras considerações

Além das medidas mencionadas acima, há algumas outras coisas a considerar ao medir uma válvula borboleta. Por exemplo, você precisa verificar a classificação de pressão da válvula. A classificação de pressão indica a pressão máxima que a válvula pode suportar sem vazar ou falhar. Certifique -se de escolher uma válvula com uma classificação de pressão adequada para o seu aplicativo.

Você também precisa considerar o material da válvula. Materiais diferentes têm propriedades diferentes e são adequados para diferentes aplicações. Por exemplo, as válvulas de ferro fundido são fortes e duráveis, mas podem não ser adequadas para aplicações onde a corrosão é uma preocupação. Por outro lado, as válvulas de aço inoxidável são mais resistentes à corrosão, mas podem ser mais caras.

Conclusão

Medir o tamanho de uma válvula borboleta é uma etapa importante para garantir a instalação e o desempenho adequados. Seguindo as etapas descritas neste blog, você pode medir com precisão o diâmetro nominal, a dimensão presencial, o padrão do orifício do parafuso e o diâmetro do disco da válvula. Lembre -se de considerar outros fatores como classificação de pressão e material ao escolher uma válvula.

Se você estiver no mercado de uma válvula de borboleta e precisar de mais ajuda com medições ou tiver outras perguntas, não hesite em alcançar. Estamos aqui para ajudá -lo a encontrar a válvula perfeita para suas necessidades. Se você está procurando umVálvula de borboleta de wafer de ferro fundido de 4 polegadas feita na China, aO assento macio e o operador da alavanca grooved final Butterfly Válvula, ou aU digite válvula de borboleta, podemos fornecer produtos de alta qualidade e conselhos especializados. Vamos iniciar uma conversa e obter a válvula certa para o seu projeto.
