Informação básica.
Temperatura de trabalho: temperatura normal (-40 grau<>
Material da superfície de vedação: Soft Sealed
Padrão: En593/BS5155/API609
Aplicação: Uso Industrial, Uso Industrial de Água
Operador: Manual/Atuador Elétrico/Atuador Pneumático
Cor: Ral5005/5015/5017 ou Outros Pedidos
Pacote de transporte: caixa de madeira compensada
Especificação: DN40-DN1200
Marca registrada: OEM
Origem: Tianjin, China
Código HS: 8481804090
Descrição do produto

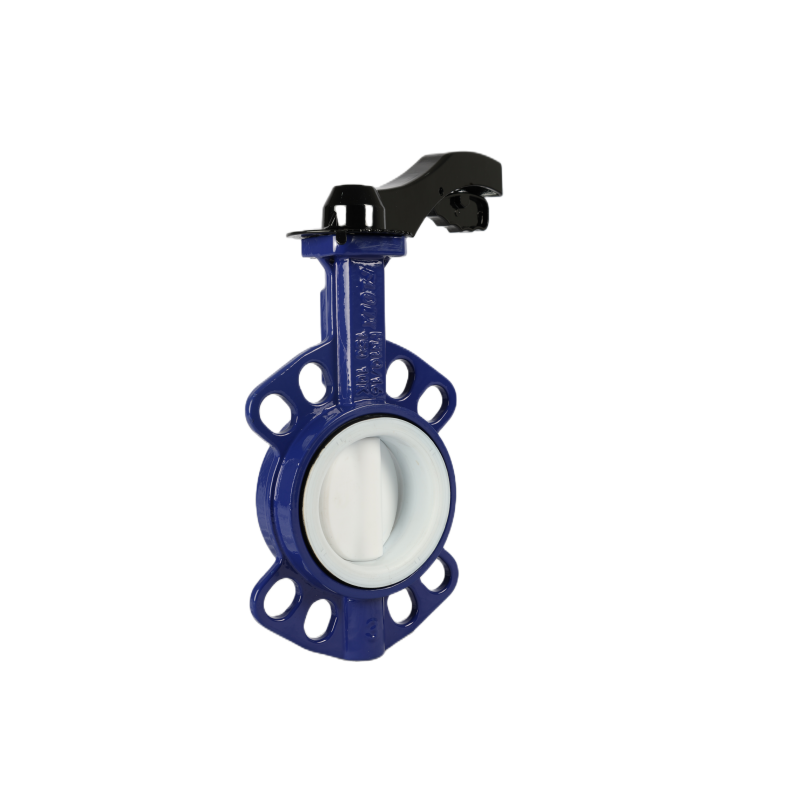

Válvula borboleta de flange de borracha de revestimento de PTFE PN16/10
Projeto de Válvula: BS EN593/BS5155/API609/DIN3354
Cara a cara:ISO 5752-20/BS EN558-20/API609
Perfuração da Flange:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Teste Hidráulico:PT12266-1/API 598/ISO5208/JIS B2003
Pressão de teste do invólucro:24 bar/15 bar
Pressão de teste de vedação:17,6 bar/11 bar
Vantagens de uma válvula borboleta
As válvulas borboleta são semelhantes às válvulas de esfera, mas têm mais vantagens. Eles abrem e fecham muito rapidamente quando acionados pneumaticamente. O disco é mais leve que uma esfera e as válvulas requerem menos suporte estrutural do que uma válvula de esfera de diâmetro comparável. As válvulas borboleta são muito precisas, o que as torna vantajosas em aplicações industriais. Eles são bastante confiáveis e requerem muito pouca manutenção.
1. Ligar/desligar fácil e rapidamente com menos força. Tendo menos resistência a fluidos e pode ser operado com frequência.
2. Estrutura simples, tamanho pequeno e dimensão face a face curta, adequada para válvulas de grande diâmetro.
3. Pode ser usado para a transmissão de lama, menos líquidos são armazenados nas aberturas do tubo.
4. Longa vida útil. Resistindo ao teste de dezenas de milhares de operações de abertura/fechamento.
5. As válvulas borboleta têm excelente desempenho de regulagem.
7. Torque pequeno. A pressão nos discos dos dois lados do fuso é quase igual, causando torque contrário. Assim, as válvulas podem ser abertas com menos força.
8. A face de vedação é geralmente feita de borracha ou plástico. Assim, as válvulas borboleta podem ter boa vedação sob baixa pressão.
Lista de materiais:
Corpo:
Ferro Fundido: ASTM A126 CL.B/ DIN1691 GG25
Ferro dúctil: ASTM A536 60-40-18/ DIN1693 GGG40
Aço carbono: ASTM A216 WCB
Aço inoxidável: ASTM A351 CF8/CF8M
Bronze AL-Bronze: ASTM B148 C954
Disco:
Ferro dúctil: ASTM A536 60-40-18/ DIN1693 GGG40
Aço carbono: ASTM A216 WCB
Aço inoxidável: ASTM A351 CF8/CF8M
Bronze AL-Bronze: ASTM B148 C954
Revestimento: Niquelado/Epóxi/EPDM/VITON/Nylon
Tronco:
Aço inoxidável: ASTM A182 304/316/410
Liga: Monel K500
Assento:
Temperatura de trabalho do elastômero
EPDM -45ºC-135ºC
NBR -10ºC-80ºC
VITON -20ºC-150ºC
PTFE -10ºC-150ºC
Bucha: PTFE/Bronze
Pino: Aço inoxidável: ASTM A182 304/316/410
Liga: Monel K500
